Varför går stållinorna av horisontella gravitationsupptagningar HGTU sönder ofta? Grundorsaksanalys och praktisk checklista

2026-07-08 0 Lämna ett meddelande till mig

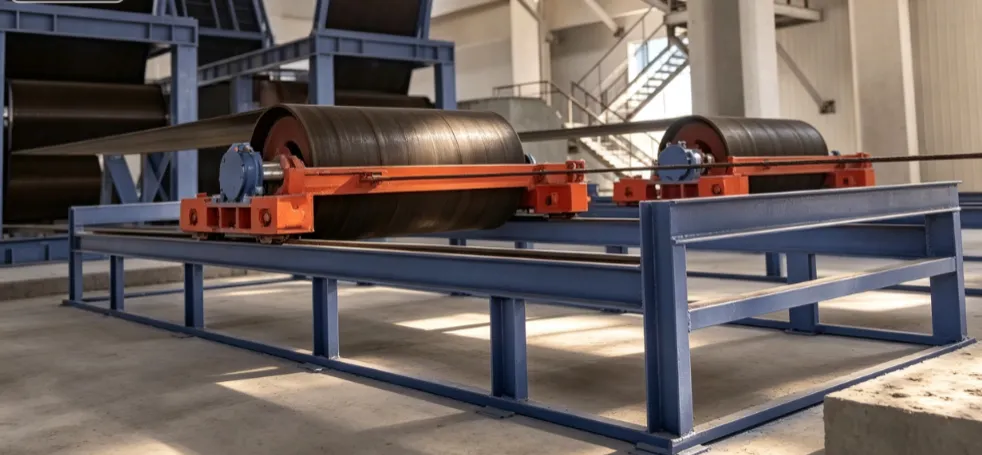

Horizontal Gravity Take-up (HGTU)

I kraftiga bulkmaterialhanteringssystem kan ett plötsligt vajerfel på enHorisontell gravity Take-up (HGTU)är extremt farligt. Det oväntade fallet av en motvikt som väger flera ton resulterar inte bara i dyra oplanerade stillestånd utan utgör också katastrofala säkerhetsrisker. Varför går dessa vajrar sönder så ofta? Nedan är de 7 huvudorsakerna till fel och en praktisk checklista för felsökning på plats.

A.7 Kärnorsaker till vajerfel vid horisontell gravitationsupptagning (HGTU)

1. Böjtrötthetsfel

Stållinan avHorisontell gravity Take-up (HGTU)utsätts för komplexa alternerande påkänningar när den upprepade gånger passerar över remskivorna under drift.

Obs: Inre kärntrådar slits vanligtvis snabbare än yttre trådar. Denna nedbrytning sker djupt inne i strukturen, vilket gör den mycket dold under grundläggande ytinspektioner.

2.Suboptimalt Diameterförhållande mellan skivor och rep (D/d-förhållande)

Globala tekniska standarder (som CEMA) specificerar att förhållandet mellan skivans stigningsdiameter och den nominella repdiametern (D/d) måste vara minst 20:1 till 40:1. Underdimensionerade remskivor tvingar stållinan till en alltför snäv radie, vilket accelererar böjtröttheten i en exponentiell hastighet.

3. Otillräcklig säkerhetsfaktor och spänningsavvikelser

Dragsäkerhetsfaktorn för upptagningslinor på bulkmaterialhanteringstransportörer bör aldrig vara lägre än 5,5. Omvänt orsakar otillräcklig spänning remmens slack under uppstart eller avstängning, vilket genererar massiva dynamiska stötbelastningar som knäpper av repet.

4. Mekaniskt slitage och inre nötning

Kontinuerlig hård friktion mellan stållinanHorisontell gravity Take-up (HGTU)och slitna remskivor eller felinriktade deflektorskivor minskar stadigt den metalliska tvärsektionsarean och äventyrar dess totala belastningskapacitet.

5.Korrosion i tuffa miljöer

I fuktiga, dagbrott eller kemiskt aggressiva gruvmiljöer orsakar fukt och korrosiva element gropkorrosion på metallytan. Detta minskar inte bara det bärande området utan skapar också svåra spänningskoncentrationspunkter som påskyndar utmattningssprickor.

6.Otillräcklig smörjning

Utan regelbunden applicering av smörjmedel för stålrep med hög penetration, upplever interna ståltrådar kraftig torrfriktion under belastning, vilket skapar intensiv lokal värme, mikrosvetsning och snabb nedbrytning av repet.

7.Svåra och frekventa chockbelastningar

Plötsliga startar av transportörer, nödbromssekvenser eller plötsliga material som fastnar i rännor genererar momentana toppspänningar. Dessa transienta stötbelastningar kan lätt multiplicera utöver den faktiska brotthållfasthetenHorisontell gravity Take-up (HGTU)stållina.

B. Underhållsingenjörs checklista på plats

Besiktningsobjekt	Industriell standard och teknisk specifikation	Betydelse & syfte
Omfattande periodisk inspektion	Kombinerad visuell och taktil inspektion	Fokusera på trasiga ledningar, gropkorrosion och lokal deformation för att förhindra plötsligt repbrott
Förlustmätning av yttre diameter	10 % Faktisk slitagediameterförlust < 10 %	Enligt ISO 4309 måste repet bytas ut omedelbart om diameterminskningen är ≥ 10 %
Verifiering av skivans diameter	D/d-förhållande ≥ 20:1 (30:1 rekommenderas)	Att öka remskivans diameter kan avsevärt förlänga vajerns livslängd
Säkerhetsfaktorvalidering	Säkerhetsfaktor ≥ 5,5	Säkerställer att den verifierade styrkan hos vajern uppfyller normal drift såväl som start- och avstängningsförhållanden
Implementering av standardsmörjning	Specialiserat stållinsfett med hög penetration	Minimerar inre friktion och tätar bort fukt. Smörjning är en central underhållsuppgift
Inspektion av skivor och styrränna	Inspektera för spårslitage och felinriktning	Spårdeformation (som nötning till en V-form) kommer att klämma fast stållinan, vilket leder till accelererat excentriskt slitage
Övervakning av upptagningsvagn	Se till att färdspåret är helt fritt från mekaniska stopp	Mekanisk fastklämning kommer direkt att tvinga stållinan att bära flera gånger sin designbelastning
Upprättande av driftloggar	Registrera installationsdatum, antal trasiga trådar och bytesintervall	Ger det tekniska teamet möjlighet att identifiera cykliska mönster och implementera förutsägande underhåll

C. Slutsats och expertrekommendationer

1. Täta vajerbrott iHorisontell gravity Take-up (HGTU)system är sällan en slumpmässig olycka – det är vanligtvis det kombinerade resultatet av felaktigt initialt val (som underdimensionerade remskivor och en otillräcklig säkerhetsfaktor) och brist på korrekt rutinunderhåll.
2. Som en professionell tillverkare som är djupt specialiserad på högkapacitets, tunga gruvtransportörer och kärnkomponenter, är Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd. dedikerade till att optimera upptagningssystem för globala gruvkunder. Vi tillhandahåller:

· Stressverifiering av upptagningssystem och utvärdering av utmattning

· Högkompatibilitetsval och matchning av

stållinor och skivkomponenter

·Teknisk konsultation om hela livscykeln för spänningar

Enhetsmontering

Om din transportör har problem med vajerbrott, vänligen kontaktaRui Le'erInternationellt tekniskt serviceteam för en kostnadsfri teknisk utvärdering och skräddarsydda lösningar.
